電気推進ロケットの数値解析手法
本記事は東京大学航空宇宙工学科／専攻 Advent Calendar 201９の24日目の記事です。
はじめに
みなさんはじめまして。学部4年の黄緑ペンギンです。クリスマス・イヴいかがお過ごしでしょうか。私は毎年クリスマスキャロルの頃にはを聴きながらダラダラしています。
さて、私は人工衛星のエンジンに関する研究室に所属していますが、卒論は実験で書いたので実は数値解析は専門外。「そうだ！Advent Calenderで数値解析の話をするって言えば勉強せざるを得ないじゃん！」ということで私自身も勉強しながらこの記事を執筆しました。
電気推進ロケットとは
弊学科の民でも電気推進に馴染みがある人は極一部だと思うので、本題に入る前に「電気推進ロケットとはなんぞや」という話から始めたいと思います。

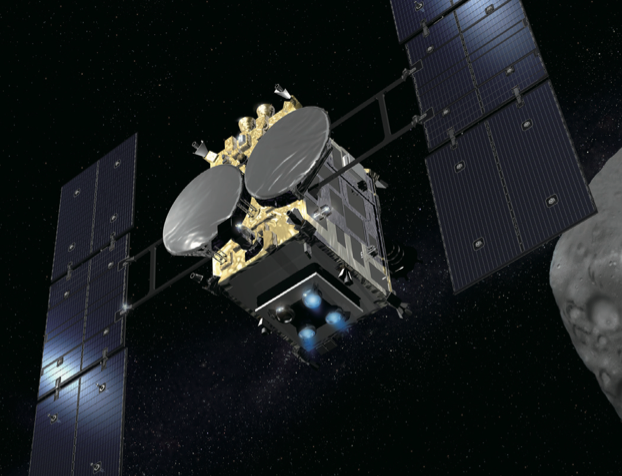

イオンエンジンという言葉を聞いたことがあるでしょうか？最近有名な「はやぶさ２」にくっついている光ってるヤツですね(図１)。実はこれが人工衛星の推力を生み出す機械で、電気推進ロケットの一種です。
イオンエンジンの他にもホールスラスタやMPDスラスタなど、様々なタイプの電気推進ロケットがありますが、どれも「電気エネルギーをプラズマ粒子の運動エネルギーに変換する」ことで推力を生成しています。その方法は静電加速だったり誘導加速だったりするのですが、長くなるのでここで深追いするのはやめておきましょう。
プラズマとは
突然"プラズマ"というワードがでてきましたが、コレが今回の主役となります。イメージとしては電離した気体だと思ってください。厳密ではありませんが、電気推進に出てくるプラズマ程度ならばこの理解で大丈夫です。細かい定義は教科書に譲ることにしましょう。
"電離した気体"なのでプラズマの中には電子やイオンがふわふわ漂っているわけですね。そこに電場や磁場をかけるとどうなるでしょうか？きっと電場から力を受けて粒子は飛んでいくでしょうし、しかもその運動は磁力線に巻きつくようなラーマ運動を伴っているはずです。このような様々な効果が絡み合うプラズマ物理は非線形でとても複雑なんです。
ここではプラズマ物理を代表する現象を一つとりあげましょう。ある空間に点電荷を置いた状況を考えます。この電荷が真空中に作る電場
は真空中の誘電率を
として
\begin{align}
\phi_0=\frac{q}{4\pi \varepsilon_0 r}
\end{align}
と表せるのでした。では、プラズマ中に点電荷をおいた場合はどうなるでしょうか。
\begin{align}
\nabla^2\phi=\frac{e}{\varepsilon_0}(n_e-n_\infty)-\frac{q}{\varepsilon_0}\delta(r)
\end{align}
とかけます。ただし、は無限遠における電子密度です。真空中では右辺第二項のみが残って
は
に一致します。
電子密度としてボルツマン分布
\begin{align}
n_e=n_\infty \exp\left(\frac{e\phi}{kT_e}\right)
\end{align}
を仮定すると、電子の運動エネルギーが静電的なポテンシャルエネルギーより十分大きい場合は、で
となる解として
\begin{align}
&\phi(r)=\frac{q}{4\pi\epsilon_0 r}\exp\left(-\frac{r}{\lambda_D}\right)\\
&\lambda_D^2=\frac{\varepsilon_0kT_e}{e^2n_e}
\end{align}
を得ます。ただし、は電子温度、
はボルツマン定数です。
と
を見比べると、プラズマ中では電場がほぼ

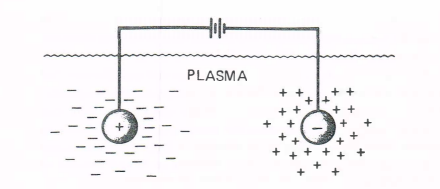

のところで断ち切られ、それより遠方に作用が及ばないようになっていることがわかります。何が起こっているのかというと、点電荷のまわりにプラズマ中の粒子が集まってきて電荷を打ち消そうとしているのですね(図２)。この効果をデバイ遮蔽と呼びます。
デバイ遮蔽の距離をデバイ長と呼びます。デバイ長はプラズマが準中性(巨視的に電荷が釣り合っている状態)を保つのに必要な長さで、数値解析における格子サイズもデバイ長をとることが多いです。
PIC法
本題である数値解析の話に移りましょう。プラズマの数値解析にはいくつかの手法があるのですが、そのなかで最も代表的だと思われるParticl-In-Cell (PIC) 法についてとりあげます。
PIC法は、粒子を有限の広がりのもった超粒子として考えて電場や磁場と結びつける手法であり、計算コストが重いのが特徴です。例えばイオンエンジンの放電室の２D解析に1~2ヶ月かかる例も存在します。
また、PIC法はプラズマ粒子の衝突を考慮していないので万能ではありません。とあるプラズマの不安定性など、再現できない現象も存在します。しかし、PIC法は有用な解析手法として知られていて、プラズマ数値解析の代表的な手法といえるでしょう。
そこで、本記事はPIC法の仕組みについて、PICの一種であるCHPIC[3]という手法を参考にして解説していこうと思います。
支配方程式
支配方程式はマクスウェル方程式とニュートン-ローレンツ方程式です。書き下すと以下のようになります。
\begin{align}
&\nabla\cdot\boldsymbol{B}\left(t,\boldsymbol{x}\right)=0\tag{1}\\
& \nabla\times\boldsymbol{E}\left(t,\boldsymbol{x}\right)+\frac{\partial \boldsymbol{B}\left(t,\boldsymbol{x}\right)}{\partial t}=0\tag{2}\\
&\nabla\cdot\boldsymbol{D}\left(t,\boldsymbol{x}\right)=\rho\left(t,\boldsymbol{x}\right)\tag{3}\\
&\nabla\times\boldsymbol{H}\left(t,\boldsymbol{x}\right)-\frac{\partial \boldsymbol{D}\left(t,\boldsymbol{x}\right)}{\partial t}=\boldsymbol{j}\left(t,\boldsymbol{x}\right)\tag{4}\\
&\frac{d}{dt}\gamma m \boldsymbol{v}=q\left(\boldsymbol{E}+\boldsymbol{v}\times\boldsymbol{B}\right)\tag{5}
\end{align}
ただし、光速をとして
\begin{align}
&\frac{d}{dt}\boldsymbol{x}=\boldsymbol{v}\tag{6}\\
&\gamma=\sqrt{\frac{1}{1-\left(v/c\right)^2}}\tag{7}
\end{align}
とおいています。はローレンツ因子と呼ばれる量です。

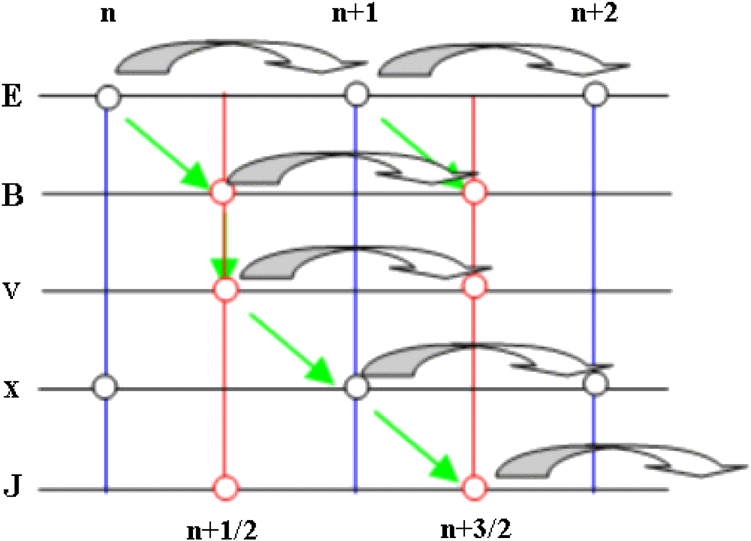

解析フローのスケマティックを図3, 4に示します。電場・磁場から運動方程式により粒子位置を更新し、粒子の移動によって生じた電流と位置更新後の電荷密度から電場・磁場を更新するというのが大まかな流れとなっています。
Yee格子

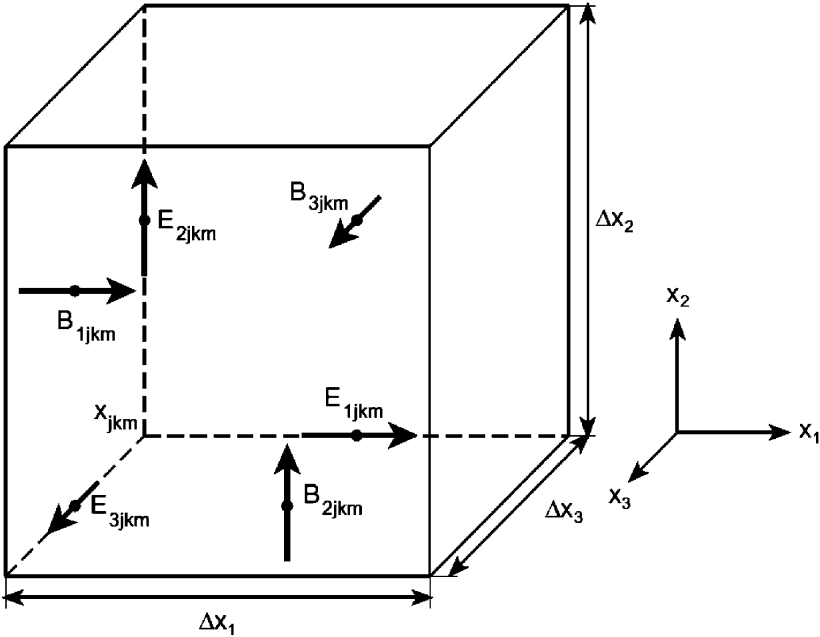

電磁場の解析では計算領域をYee格子というメッシュで区切るのが一般的です。Yee格子を図5に示します。Yee格子では、格子の辺に沿って線分の中点に電場を、面の中心に垂直方向に磁場をとります。このようにとる理由はマクスウェル方程式を見ると理解できます。
例えば、磁場と電場を同じ格子点上に定義した場合
\begin{align}
\nabla\times\boldsymbol{E}\left(t,\boldsymbol{x}\right)+\frac{\partial \boldsymbol{B}\left(t,\boldsymbol{x}\right)}{\partial t}=0
\end{align}
を計算するのが面倒になってしまいます。Yee格子を用いればこれらの計算に余計な手間がかからないわけですね。また、メッシュサイズは前述したデバイ長をとることにしましょう。
磁場・電場の更新
磁場と電場はそれぞれ(2), (4)式によって更新されます。ここでは単純な差分法を用いることにします。軸対称の場合はOOPIC[4]などの手法が参考になると思います。また、千葉大学の松本先生によるpCANSなど、共役勾配法を用いた陰的解法を利用したものも存在します。
簡易な式変形なので、ここでは結果だけ示すと、次のようになります。
\begin{align}
B_{i}^{t+\Delta t / 2}&=B_{i}^{t-\Delta t / 2}-\Delta t\\
&\quad\times\left\{\frac{E_{k, x_{j}+\Delta x_{j} / 2}^{t}-E_{k, x_{j}-\Delta x_{j} / 2}^{t}}{\Delta x_{j}}\right.\\
&\quad\left.-\frac{E_{j, x_{k}+\Delta x_{k} / 2}^{t}-E_{j, x_{k}-\Delta x_{k} / 2}^{t}}{\Delta x_{k}}\right\}\\
E_{i}^{t}&=E_{i}^{t-\Delta t}+\frac{\Delta t}{\varepsilon \mu}\\
&\quad\times\left\{\frac{B_{k, x_{j}+\Delta x_{j} / 2}^{t-\Delta t / 2}-B_{k, x_{j}-\Delta x_{j} / 2}^{t-\Delta t / 2}}{\Delta x_{j}}\right.\\
&\quad\left.-\frac{B_{j, x_{k}+\Delta x_{k} / 2}^{t-\Delta t / 2}-B_{j, x_{k}-\Delta x_{k} / 2}^{t-\Delta t / 2}}{\Delta x_{k}}\right\}\\
&\quad-\frac{\Delta t J_{i}^{t-\Delta t / 2}}{\varepsilon}
\end{align}
しかし、これだけではマクスウェル方程式のうち2本の式しか使っていないことになります。残りの2本について考慮しましょう。については、さっき導いた式を代入することで
\begin{align}
\nabla\cdot\boldsymbol{B}^{t+\Delta t / 2}=\nabla\cdot\boldsymbol{B}^{t-\Delta t / 2}
\end{align}
を得るので、時間発展の間にも差分化した計算の丸め誤差の範囲におさまります。
一方(3)式は必ずしも満たされているとは限らないため何らかの補正が必要となります。そこで、さっき求めたを
とおきなおして次のようなポアソン方程式を考えます。
\begin{align}
\nabla^2\phi=\nabla\cdot\boldsymbol{E}^{*}-\frac{\rho}{\varepsilon_0}
\end{align}
これを共役勾配法などによって解いてを求め
\begin{align}
\boldsymbol{E}^t=\boldsymbol{E}^*-\nabla\phi
\end{align}
によって補正を行います。
粒子速度および位置の更新
粒子速度は(5)式によって更新します。その式はなる量
を用いて次のように表せます。
\begin{align}
&\frac{\boldsymbol{u}^{t+\Delta t / 2}-\boldsymbol{u}^{t-\Delta t / 2}}{\Delta t}=\frac{q}{m}\biggl(\boldsymbol{E}^{t}\\
&\quad\quad+\frac{\boldsymbol{u}^{t+\Delta t / 2}+\boldsymbol{u}^{t-\Delta t / 2}}{ 2\gamma^{t}} \times \boldsymbol{B}^{t}\biggr)\tag{8}\\
&\gamma^{t}=\frac{\gamma^{t-\Delta t / 2}+\gamma^{t+\Delta t / 2}}{2}\tag{9}
\end{align}
(8)式右辺に未知数が含まれているので、このままでは計算することができません。そこで新たに次の２つの物理量を定義しましょう。
\begin{align}
&\boldsymbol{u}^{-}=\boldsymbol{u}^{t-\Delta t / 2}+\frac{q \Delta t \boldsymbol{E}^{t}}{2 m}\\
&\boldsymbol{u}^{+}=\boldsymbol{u}^{t+\Delta t / 2}-\frac{q \Delta t \boldsymbol{E}^{t}}{2 m}
\end{align}
これらを用いて(5)式を書き直すと
\begin{align}
\frac{\boldsymbol{u}^{+}-\boldsymbol{u}^{-}}{\Delta t}=(\boldsymbol{u}^{+}+\boldsymbol{u}^{-})\times\frac{q\boldsymbol{B}^t }{2\gamma m}\tag{10}
\end{align}
となります。これは、から
に変化する間に
のローレンツ力のみが作用しているとみなせることを意味しています。

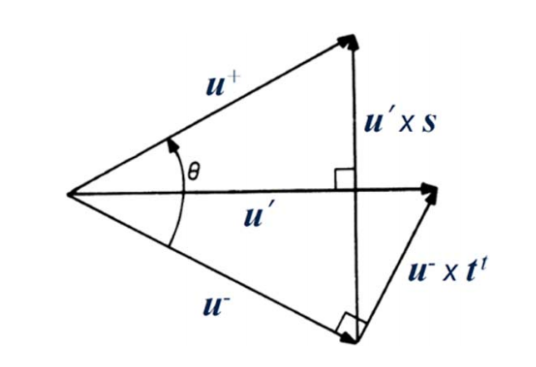

また、(10)式の両辺との内積をとると、右辺が０になるので
が成立することがわかります。つまり、
は
をある角度
だけ回転させたベクトルになります。
さて、(10)式をについて解くと次のような式が得られます。
\begin{align}
&\boldsymbol{u}^{+}=\boldsymbol{u}^{-}+\boldsymbol{s}\left(\boldsymbol{u}^{-}+\boldsymbol{u}^{-}\times\boldsymbol{t}^t\right)\\
&\boldsymbol{t}^t=\hat{\boldsymbol{B}}\tan{\left(\frac{q\Delta t}{2\gamma^t m}B^t\right)}\\
&\boldsymbol{s}=\frac{2 \boldsymbol{t}^{t}}{1+\boldsymbol{t}^{t} \cdot \boldsymbol{t}^{t}}
\end{align}
これらを整理すると、粒子の速度は次のステップで更新されることがわかります。
1. 電場による加速
\begin{align}
\boldsymbol{u}^{-}=\boldsymbol{u}^{t-\Delta t / 2}+\frac{q \Delta t \boldsymbol{E}^{t}}{2 m}
\end{align}
2. 磁場による回転
\begin{align}
\boldsymbol{u}^{\prime}&=\boldsymbol{u}^{-}+\boldsymbol{u}^{-} \times \boldsymbol{t}^{t}\\
\boldsymbol{u}^{+}&=\boldsymbol{u}^{-}+\boldsymbol{u}^{\prime} \times \boldsymbol{s}
\end{align}
3. 電場による加速
\begin{align}
\boldsymbol{u}^{t+\Delta t / 2}=\boldsymbol{u}^{+}+\frac{q \Delta t \boldsymbol{E}^{t}}{2 m}
\end{align}
そして最後に
\begin{align}
\frac{\boldsymbol{x}^{t+\Delta t / 2}-\boldsymbol{x}^{t}}{\Delta t}=\frac{\boldsymbol{u}^{t+\Delta t / 2}}{\gamma^{t+\Delta t / 2}}
\end{align}
によって位置の更新をおこないます。このような電場による移流と磁場による回転を分けて考える手法をBuneman-Boris法と言います。Buneman-Boris法における各ベクトルの関係を図６に示します。
これで粒子位置の更新ができた！と言いたいところですが、(10)式の電場・磁場はどうすればいいのでしょうか？先に示したように、電場・磁場はYee格子上でのみ定義されているため、粒子のいる場所での電場・磁場を新たに与えてあげる必要があります。例えば、粒子のまわりにあるYee格子点上の値を線形に重み付けして定義する方法があります。

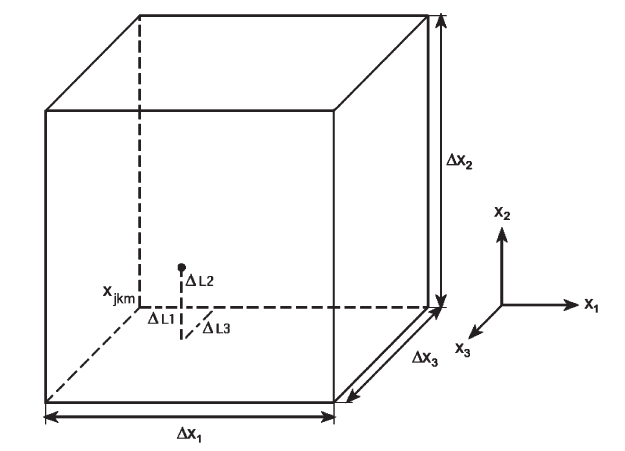

粒子位置に対して図７のように,
,
を定め
\begin{align}
w_{j}=\frac{\Delta l_{1}}{\Delta x_{1}}\\
w_{k}=\frac{\Delta l_{2}}{\Delta x_{2}}\\
w_{m}=\frac{\Delta l_{3}}{\Delta x_{3}}
\end{align}
とおきます。このとき粒子の位置における電場は、線形で重み付けすると次のように書けます。
\begin{align}
\boldsymbol{E}_{i}=&\boldsymbol{E}_{j, k, m}\left(1-w_{j}\right)\left(1-w_{k}\right)\left(1-w_{m}\right)\\
&+\boldsymbol{E}_{j+1, k, m} w_{j}\left(1-w_{k}\right)\left(1-w_{m}\right)\\
&+\boldsymbol{E}_{j, k+1, m}\left(1-w_{j}\right) w_{k}\left(1-w_{m}\right)\\
&+\boldsymbol{E}_{j, k, m+1}\left(1-w_{j}\right)\left(1-w_{k}\right) w_{m}\\
&+\boldsymbol{E}_{j+1, k+1, m} w_{j} w_{k}\left(1-w_{m}\right)\\
&+\boldsymbol{E}_{j+1, k, m+1} w_{j}\left(1-w_{k}\right) w_{m}\\
&+\boldsymbol{E}_{j, k+1, m+1}\left(1-w_{j}\right) w_{k} w_{m}\\
&+\boldsymbol{E}_{j+1, k+1, m+1} w_{j} w_{k} w_{m}
\end{align}
磁場についても同様にと
を計算し
\begin{align}
\boldsymbol{B}^{t}=\frac{\boldsymbol{B}^{t-\Delta t / 2}+\boldsymbol{B}^{t+\Delta t / 2}}{2}
\end{align}
によって粒子位置における値を定義します。
電荷・電流の更新
こんどは逆に、ある点に存在する荷電粒子を、格子状に定義された電荷と電流に置き換える作業をします。今回は先ほどと同様に線形で重み付けする方法を用いましょう。
電荷はYee格子の格子点上（図６における直方体の頂点）において定義します。このとき、電荷は格子内部に存在するすべての荷電粒子の効果を足し合わせて
\begin{align}
Q_{j, k, m}&=\sum_{i} q_{i}\left(1-w_{j}\right)\\
&\quad\quad\quad\times\left(1-w_{k}\right)\left(1-w_{m}\right)\\
Q_{j+1, k, m}&=\sum_{i} q_{i} w_{j}\left(1-w_{k}\right)\left(1-w_{m}\right)\\
&\quad\quad\quad\quad\vdots\\
Q_{j+1, k+1, m+1}&=\sum_{i} q_{i} w_{j} w_{k} w_{m}
\end{align}
のように書けます。
また、電荷密度は格子の体積
をもちいて次のように表します。
\begin{align}
\rho_{j, k, m}=\frac{Q_{j,k,m}}{V_{j,k,m}}
\end{align}

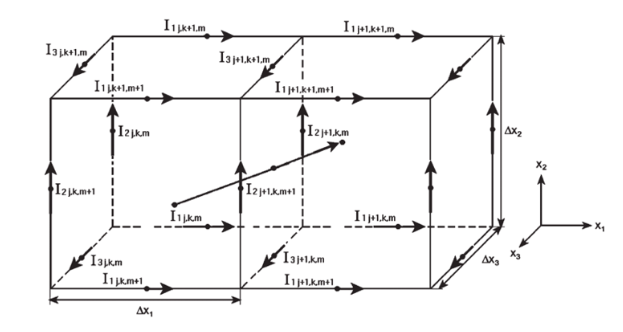

さて、図８のように電流の向きを定義します。粒子が格子間を移動することでによって電流が流れます。これは
\begin{align}
\Delta \boldsymbol{w}&=\boldsymbol{w}^{t+\Delta t}-\boldsymbol{w}^{t}\\
\bar{\boldsymbol{w}}&=\frac{\boldsymbol{w}^{t+\Delta t}+\boldsymbol{w}^{t}}{2}
\end{align}
を用いて
\begin{align}
I_{1,j,k,m}&=\sum_{i}\frac{q_i}{\Delta t}\Delta w_1(1-\bar{w}_2)(1-\bar{w}_3)\\
I_{1,j,k+1,m}&=\sum_{i}\frac{q_i}{\Delta t}\Delta w_1\bar{w}_2(1-\bar{w}_3)\\
&\quad\quad\quad\vdots\\
I_{3,j+1,k+1,m+1}&=\sum_{i}\frac{q_i}{\Delta t}\bar{w}_1\bar{w}_2\Delta w_3
\end{align}
のように線形に重み付けして書きます。これらの式によって電荷・電流を更新することができました。
タイムステップ
これでついに図３における１サイクルを回すことができました！最後にの取り方をみていきましょう。
CHPICではCourant-Levyの安定条件である
\begin{align}
\Delta t=\frac{0.95}{c}\left(\sum_{i}\frac{1}{\left(\Delta x_i\right)}\right)^{-1/2}
\end{align}
を提示しています。デバイ長が0.1 mm程度であるとすると、オーダーは sになります。
また、pCANSのように電磁場解析に陰的解法を用いた場合にはこの条件は必要なく、プラズマ振動を記述できるように
\begin{align}
\omega_{pe} \Delta t \leq 0.1
\end{align}
とします。ただしは電子プラズマ周波数で一般にはGHz帯になります。したがって
は
程度になります。
おわりに
今回はPIC法の概要についてざっと説明しました。粒子を広がりのある超粒子として扱うのがPIC法の肝でした。ほかの分野でもこういう考え方はあるんじゃないかな...？
本当は簡単なモデルをシミュレーションしてみたかったのですが、卒論と卒業設計で忙しくて時間が...いや、言い訳はだめですよねスミマセン。春休みにでも実装しようと思っています。
知ってることしか書いてなかったよって人も、よくわからなかったよって人も、最後まで読んでくれてありがとうございました。よいお年を。
参考文献
[1] JAXA, n.d. "小惑星探査機「はやぶさ２」Asteroid Explorer Hayabusa2".
[2] F. F. Chen: Introduction to Plasma Physics and Controlled Fusion, Second edi. Plenum Press. 1974.
[3] Jun Zhou, Dagang Liu, Chen Liao, and Zhenghao Li, "CHIPIC: An Efficient Code for Electromagnetic PIC Modeling and Simulation", 2009.
[4] J.P. Verboncoeur, A.B. Langdon and N.T. Gladd, "An object-oriented electromagnetic PIC code", 1995.
[5] 松本洋介, n.d. "電磁プラズマ粒子シミュレーション", http://www.astro.phys.s.chiba-u.ac.jp/pcans/algorithm.html
